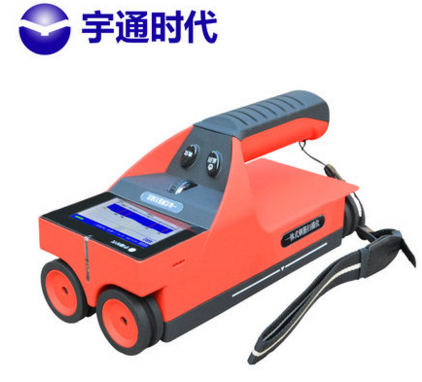

YT-GY61型一體式鋼筋掃描儀
產品用途
YT-GY61型一體式鋼筋掃描儀基于多線圈電磁感應技術，針對混凝土內部的鐵磁性物體如鋼筋的特征
參數進行探測，可以檢測鋼筋位置、走向及分布情況，測試鋼筋的保護層厚度，估測鋼筋直徑，也可對
非鐵磁性介質中的鐵磁性目標體的位置、走向及分布情況進行探測。
2 依據規范
GB 50204-2015《混凝土結構工程施工質量驗收規范》
GB 50010-2010《混凝土結構設計規范》
GB/T50344-2004《建筑結構檢測技術標準》
JJF 1224-2009鋼筋保護層、樓板厚度測量儀校準規范
JGJ/T152-2008《混凝土中鋼筋檢測技術規程》
DB11/T365-2006《電磁感應法檢測鋼筋保護層厚度和鋼筋直徑技術規程》
2 性能特點
采用多線圈組合技術和高分辨率光電敏感元件，鋼筋位置的定位更精準；
采用聲音、瞄準框和激光管多種方式提示鋼筋的位置更直觀；
采用32位高速ARM處理器，測試分析更快速；
采用24位A/D轉換器，測試精度更高；
采用滾輪和按鍵組合操作方式，操作更簡便；
內置陀螺儀，可以自動識別探頭的掃描方向；
多種測試模式，集成多種測試規范，適應不同的測試場合；
圖像掃描模式，可以立體再現結構內部的鋼筋分布；
箍筋修正功能，減小箍筋對測試結果的影響；
靈活的數據結構設計，支持構件續測；
屏幕采用高分辨率彩屏（400X240），顯示的信息更豐富。
2
數據處理軟件
基于WINDOWS的機外軟件具有強大的數據分析和處理功能，生成波形圖、網格圖、剖面圖、3D立體圖像等，直觀地
再現混凝土構件內部的鋼筋分布情況，集成常用的鋼筋測試規程，可生成多種格式的檢測報告，可生成EXCEL格式的報
表，方便客戶進一步對數據進行處理。
2 技術參數
|
功能性指標
|
|
掃描方
|
JGJ
|
精細
|
剖面
|
網格
|
圖像
|
三維
|
掃描
|
數據
|
激光
|
供電
|
主機
|
主機
|
|
向切換
|
掃描
|
掃描
|
掃描
|
掃描
|
掃描
|
成像
|
范圍
|
修正
|
定位
|
方式
|
尺寸mm
|
重量
|
|
自動/手動
|
有
|
有
|
有
|
有
|
有
|
有
|
無邊界
|
有
|
有
|
鋰電池
|
216×110×91
|
550g
|
|
性能指標
|
|
項目
|
性能指標
|
|
保護層厚度測量范圍
|
小量程
|
1—80mm
|
|
大量程
|
1—205mm
|
|
保護層厚度最大允許誤差
|
1—80mm
|
±1mm
|
|
81—120mm
|
±2mm
|
|
121—205mm
|
±4mm
|
|
直徑估測適用范圍
|
Φ6-Φ50mm
|
|
直徑估測最大允許誤差
|
±1個規格
|
|
直徑估測顯示精度
|
0.1mm
|
